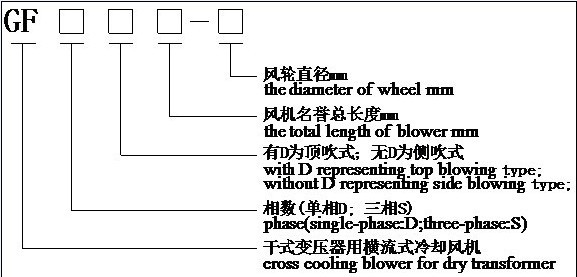

一、型号定义Model definition
例：GFDD1120-110
表示单相220V；风机名誉总长1120mm；风轮直径为Φ110mm的顶吹式干式变压器用横流式冷却风机。
For example:GFDD1120-110
Representing single-phase 220V top blowing type cross cooling blower for dry transformer with the total length of blower of 1120mm and the diameter of wheel of Φ110mm
加长型-顶吹式风机
型 号
Model |
电机参数 Motor parameter |
风量
Blowing
rate
M³/h |
噪音
Noise
dB(A) |
适配变压器
Adaptable
transformercapacity
KVA |
每套风机台数
Number
Of
blowers |
相数
Phase
P |
电压
Voltage
V |
电流
Current
A |
转速
Speed
rpm |
频率
Freq
HZ |
功率
Power
W |
| GFD(S)D920-90 |
单/三 |
220/380 |
0.34/0.2 |
1400 |
50 |
75 |
1200 |
56 |
50-125 |
2 |
| GFD(S)D1020-90 |
单/三 |
220/380 |
0.36/0.21 |
1400 |
50 |
80 |
1400 |
56 |
160-250 |
2 |
| GFD(S)D1060-90 |
单/三 |
220/380 |
0.31/0.17 |
1400 |
50 |
65 |
1450 |
52 |
100-250 |
2 |
| GFD(S)D1120-110 |
单/三 |
220/380 |
0.36/0.21 |
1400 |
50 |
80 |
1500 |
56 |
315-400 |
2 |
| GFD(S)D1200-110 |
单/三 |
220/380 |
0.36/0.21 |
1400 |
50 |
80 |
1600 |
56 |
400-500 |
2 |
| GFD(S)D1220-110 |
单/三 |
220/380 |
0.39/0.22 |
1400 |
50 |
85 |
1800 |
56 |
400-500 |
2 |
| GFD(S)D1240-110 |
单/三 |
220/380 |
0.32/0.18 |
1400 |
50 |
75 |
2400 |
54 |
315-500 |
2 |
| GFD(S)D1300-110 |
单/三 |
220/380 |
0.39/0.22 |
1400 |
50 |
85 |
2100 |
56 |
630 |
2 |
| GFD(S)D1400-110 |
单/三 |
220/380 |
0.62/0.36 |
1400 |
50 |
140 |
3000 |
58 |
630-1000 |
2 |
三、顶吹式风机外形、安装尺寸和接线图The appearance、installation dimension and wiring diagram for Top blowing type
型号规格
Model |
A |
B |
C |
C1 |
C2 |
C3 |
C4 |
D |
F |
G |
安装孔
Installation hole |
| GFD(S)D920-90 |
933 |
140 |
160 |
100 |
20 |
80 |
60 |
903 |
886 |
100 |
12×Φ7×12 |
| GFD(S)D1020-90 |
1032 |
140 |
160 |
100 |
20 |
80 |
60 |
1002 |
985 |
100 |
12×Φ7×12 |
| GFD(S)D1060-90 |
1065 |
140 |
160 |
100 |
20 |
80 |
60 |
1035 |
1018 |
100 |
12×Φ7×12 |
| GFD(S)D1120-110 |
1120 |
140 |
160 |
100 |
20 |
80 |
60 |
1090 |
1073 |
100 |
12×Φ7×12 |
| GFD(S)D1200-110 |
1199 |
140 |
160 |
100 |
20 |
80 |
60 |
1169 |
1152 |
100 |
12×Φ7×12 |
| GFD(S)D1220-110 |
1241 |
140 |
160 |
100 |
20 |
80 |
60 |
1211 |
1194 |
100 |
12×Φ7×12 |
| GFD(S)D1240-110 |
1252 |
140 |
160 |
100 |
20 |
80 |
60 |
1222 |
1205 |
100 |
12×Φ7×12 |
| GFD(S)D1300-110 |
1307 |
140 |
160 |
100 |
20 |
80 |
60 |
1277 |
1260 |
100 |
12×Φ7×12 |
| GFD(S)D1400-110 |
1395 |
140 |
160 |
100 |
20 |
80 |
60 |
1365 |
1348 |
100 |
12×Φ7×12 |

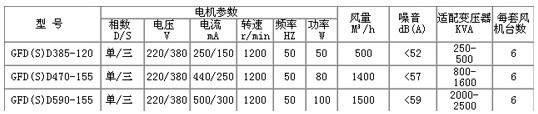

顶吹式风机
型 号
Model |
电机参数 Modtor parameter |
风量
Blowing
rate
M³/h |
噪音
Noise
dB(A) |
适配变压器
Adaptable
transformercapacity
KVA |
每套风机台数
Number
Of
blowers |
相数
Phase
P |
电压
Voltage
V |
电流
Current
A |
转速
Speed
rpm |
频率
Freq
HZ |
功率
Power
W |
| GFD(S)D420-90 |
单/三 |
220/380 |
0.24/0.15 |
1400 |
50 |
40 |
460 |
47 |
30-100 |
4 |
| GFD(S)D470-90 |
单/三 |
220/380 |
0.24/0.15 |
1400 |
50 |
45 |
500 |
47 |
100-200 |
4 |
| GFD(S)D380-110 |
单/三 |
220/380 |
0.25/0.15 |
1400 |
50 |
50 |
450 |
52 |
250-500 |
6 |
| GFD(S)D470-110 |
单/三 |
220/380 |
0.25/0.15 |
1400 |
50 |
55 |
550 |
52 |
630-800 |
6 |
| GFD(S)D570-110 |
单/三 |
220/380 |
0.28/0.16 |
1400 |
50 |
60 |
650 |
52 |
315-400 |
4 |
| GFD(S)D590-110 |
单/三 |
220/380 |
0.28/0.16 |
1400 |
50 |
60 |
680 |
52 |
400-500 |
4 |
| GFD(S)D780-110 |
单/三 |
220/380 |
0.3/0.15 |
1400 |
50 |
65 |
750 |
52 |
630-800 |
4 |
| GFD(S)D365-120 |
单/三 |
220/380 |
0.26/0.15 |
1400 |
50 |
55 |
600 |
52 |
250-600 |
6 |
| GFD(S)D385-120 |
单/三 |
220/380 |
0.26/0.15 |
1400 |
50 |
55 |
630 |
52 |
400-1000 |
6 |
| GFD(S)D440-120 |
单/三 |
220/380 |
0.26/0.15 |
1400 |
50 |
55 |
700 |
52 |
800-1250 |
6 |
| GFD(S)D470-120 |
单/三 |
220/380 |
0.26/0.16 |
1400 |
50 |
55 |
750 |
52 |
800-1250 |
6 |
| GFD(S)D490-120 |
单/三 |
220/380 |
0.28/0.16 |
1400 |
50 |
60 |
800 |
52 |
1000-1600 |
6 |
| GFD(S)D520-120 |
单/三 |
220/380 |
0.3/0.17 |
1400 |
50 |
65 |
850 |
54 |
1600-2000 |
6 |
| GFD(S)D590-120 |
单/三 |
220/380 |
0.31/0.19 |
1400 |
50 |
70 |
900 |
54 |
2000-2500 |
6 |
| GFD(S)D760-125 |
单/三 |
220/380 |
0.54/0.26 |
1400 |
50 |
100 |
1100 |
55 |
1000-1250 |
4 |
| GFD(S)D860-125 |
单/三 |
； |
0.67/0.27 |
1400 |
50 |
120 |
1250 |
55 |
1250-1600 |
4 |
| GFD(S)D370-155 |
单/三 |
220/380 |
0.38/0.24 |
1400 |
50 |
70 |
900 |
53 |
500-800 |
6 |
| GFD(S)D470-155 |
单/三 |
220/380 |
0.38/0.24 |
1200 |
50 |
85 |
1200 |
54 |
800-1600 |
6 |
| GFD(S)D590-155 |
单/三 |
220/380 |
0.5/0.29 |
1200 |
50 |
100 |
1500 |
56 |
2000-2500 |
6 |
| GFD(S)D650-200 |
单/三 |
220/380 |
1.4/0.5 |
1350 |
50 |
320 |
2500 |
62 |
2000-2500 |
6 |
| GFD(S)D780-200 |
单/三 |
220/380 |
1.4/0.53 |
1350 |
50 |
325 |
3200 |
65 |
3150-4000 |
6 |
| GFD(S)D850-220 |
单/三 |
220/380 |
1.7/0.75 |
1350 |
50 |
370 |
4200 |
65 |
4000-5000 |
6 |
| GFD(S)D900-200 |
单/三 |
220/380 |
1.8/0.85 |
1350 |
50 |
400 |
3800 |
65 |
5000-8000 |
6 |
| GFD(S)D1180-200 |
单/三 |
220/380 |
2.5/0.95 |
1350 |
50 |
550 |
4800 |
65 |
8000-16000 |
6 |
| GFD(S)D1300-200 |
单/三 |
220/380 |
2.7/1.1 |
1350 |
50 |
600 |
5500 |
66 |
16000-20000 |
6 |
顶吹式风机外形、安装尺寸和接线图
型号规格
Model |
A |
B |
C |
C1 |
D |
F |
G |
安装孔
Installation hole |
| GFD(S)D420-90 |
395 |
130 |
150 |
|
376 |
355 |
100 |
4×Φ7×11 |
| GFD(S)D470-90 |
452 |
130 |
150 |
|
434 |
412 |
100 |
4×Φ7×11 |
| GFD(S)D380-110 |
360 |
150 |
170 |
|
338 |
320 |
100/120 |
8×Φ7×12 |
| GFD(S)D470-110 |
462 |
150 |
170 |
|
440 |
422 |
100/120 |
8×Φ7×12 |
| GFD(S)D570-110 |
558 |
150 |
170 |
|
536 |
518 |
100/120 |
8×Φ7×12 |
| GFD(S)D590-110 |
577 |
150 |
170 |
|
555 |
537 |
100/120 |
8×Φ7×12 |
| GFD(S)D780-110 |
778 |
150 |
170 |
|
756 |
738 |
100/120 |
8×Φ7×12 |
| GFD(S)D365-120 |
360 |
150 |
170 |
|
338 |
320 |
100/120 |
8×Φ7×12 |
| GFD(S)D385-120 |
382 |
150 |
170 |
|
360 |
342 |
100/120 |
8×Φ7×12 |
| GFD(S)D440-120 |
429 |
150 |
170 |
|
407 |
389 |
100/120 |
8×Φ7×12 |
| GFD(S)D470-120 |
462 |
150 |
170 |
|
440 |
422 |
100/120 |
8×Φ7×12 |
| GFD(S)D490-120 |
478 |
150 |
170 |
|
456 |
438 |
100/120 |
8×Φ7×12 |
| GFD(S)D520-120 |
517 |
150 |
170 |
|
495 |
477 |
100/120 |
8×Φ7×12 |
| GFD(S)D590-120 |
577 |
150 |
170 |
|
555 |
537 |
100/120 |
8×Φ7×12 |
| GFD(S)D760-125 |
737 |
150 |
170 |
|
715 |
697 |
100/120 |
8×Φ7×12 |
| GFD(S)D860-125 |
841 |
150 |
170 |
|
819 |
801 |
100/120 |
8×Φ7×12 |
| GFD(S)D370-155 |
370 |
195 |
185 |
120 |
350 |
330 |
160 |
8×Φ7×12 |
| GFD(S)D470-155 |
470 |
195 |
185 |
120 |
450 |
430 |
160 |
8×Φ7×12 |
| GFD(S)D590-155 |
590 |
195 |
185 |
120 |
570 |
550 |
160 |
8×Φ7×12 |
| GFD(S)D650-200 |
650 |
250 |
250 |
170/200 |
620 |
595 |
200 |
4×Φ9×12 |
| GFD(S)D780-200 |
755 |
280 |
270 |
200 |
720 |
695 |
240 |
8×Φ9×12 |
| GFD(S)D850-220 |
755 |
275 |
275 |
200 |
725 |
700 |
235 |
8×Φ9×12 |
| GFD(S)D900-200 |
875 |
280 |
270 |
200 |
840 |
815 |
240 |
8×Φ9×12 |
| GFD(S)D1180-200 |
1145 |
280 |
270 |
200 |
1075 |
1050 |
240 |
8×Φ9×12 |
| GFD(S)D1300-200 |
1265 |
280 |
270 |
200 |
1195 |
1170 |
240 |
8×Φ9×12 |
3-----加长型-侧吹式风机
型 号
Model |
电机参数 Motor parameter |
风量
Blowing
rate
M³/h |
噪音
Noise
dB(A) |
适配变压器
Adaptable
transformercapacity
KVA |
每套风机台数
Number
Of
blowers |
相数
Phase
P |
电压
Voltage
V |
电流
Current
A |
转速
Speed
rpm |
频率
Freq
HZ |
功率
Power
W |
| GFD(S) 920-90 |
单/三 |
220/380 |
0.34/0.2 |
1400 |
50 |
75 |
1200 |
56 |
50-125 |
2 |
| GFD(S) 1020-90 |
单/三 |
220/380 |
0.36/0.21 |
1400 |
50 |
80 |
1400 |
56 |
160-250 |
2 |
| GFD(S) 1060-90 |
单/三 |
220/380 |
0.31/0.17 |
1400 |
50 |
65 |
1450 |
52 |
100-250 |
2 |
| GFD(S) 1120-110 |
单/三 |
220/380 |
0.36/0.21 |
1400 |
50 |
80 |
1500 |
56 |
315-400 |
2 |
| GFD(S) 1200-110 |
单/三 |
220/380 |
0.36/0.21 |
1400 |
50 |
80 |
1600 |
56 |
400-500 |
2 |
| GFD(S) 1220-110 |
单/三 |
220/380 |
0.39/0.22 |
1400 |
50 |
85 |
1800 |
56 |
400-500 |
2 |
| GFD(S) 1240-110 |
单/三 |
220/380 |
0.32/0.18 |
1400 |
50 |
75 |
2400 |
54 |
315-500 |
2 |
| GFD(S) 1300-110 |
单/三 |
220/380 |
0.39/0.22 |
1400 |
50 |
85 |
2100 |
56 |
630 |
2 |
| GFD(S) 1400-110 |
单/三 |
220/380 |
0.62/0.36 |
1400 |
50 |
140 |
3000 |
58 |
630-1000 |
2 |
侧吹式风机
型号规格
Model |
A |
B |
C |
C1 |
C2 |
C3 |
C4 |
D |
F |
G |
安装孔
Installation hole |
| GFD(S) 920-90 |
933 |
160 |
140 |
100 |
20 |
80 |
60 |
903 |
886 |
130 |
12×Φ7×12 |
| GFD(S) 1020-90 |
1032 |
160 |
140 |
100 |
20 |
80 |
60 |
1002 |
985 |
130 |
12×Φ7×12 |
| GFD(S) 1060-90 |
1065 |
160 |
140 |
100 |
20 |
80 |
60 |
1035 |
1018 |
130 |
12×Φ7×12 |
| GFD(S) 1120-110 |
1120 |
160 |
140 |
100 |
20 |
80 |
60 |
1090 |
1073 |
130 |
12×Φ7×12 |
| GFD(S) 1200-110 |
1199 |
160 |
140 |
100 |
20 |
80 |
60 |
1169 |
1152 |
130 |
12×Φ7×12 |
| GFD(S) 1220-110 |
1241 |
160 |
140 |
100 |
20 |
80 |
60 |
1211 |
1194 |
130 |
12×Φ7×12 |
| GFD(S) 1240-110 |
1252 |
160 |
140 |
100 |
20 |
80 |
60 |
1222 |
1205 |
130 |
12×Φ7×12 |
| GFD(S) 1300-110 |
1307 |
160 |
140 |
100 |
20 |
80 |
60 |
1277 |
1260 |
130 |
12×Φ7×12 |
| GFD(S) 1400-110 |
1395 |
160 |
140 |
100 |
20 |
80 |
60 |
1365 |
1348 |
130 |
12×Φ7×12 |
4----------侧吹式风机
型 号
Model |
电机参数 Motor parameter |
风量
Blowing
rate
M³/h |
噪音
Noise
dB(A) |
适配变压器
Adaptable
transformercapacity
KVA |
每套风机台数
Number
Of
blowers |
相数
Phase
P |
电压
Voltage
V |
电流
Current
A |
转速
Speed
rpm
| 频率
Freq
HZ |
功率
Power
W |
| GFD(S)420-90 |
单/三 |
220/380 |
0.30/0.18 |
1400 |
50 |
35 |
460 |
47 |
30-100 |
4 |
| GFD(S)470-90 |
单/三 |
220/380 |
0.30/0.18 |
1400 |
50 |
38 |
500 |
47 |
80-200 |
4 |
| GFD(S)570-90 |
单/三 |
220/380 |
0.32/0.18 |
1400 |
50 |
45 |
600 |
47 |
200-315 |
4 |
| GFD(S)850-90 |
单/三 |
220/380 |
0.35/0.18 |
1400 |
50 |
60 |
720 |
50 |
<100 |
2 |
| GFD(S)380-110 |
单/三 |
220/380 |
0.32/0.18 |
1400 |
50 |
35 |
450 |
52 |
250-630 |
6 |
| GFD(S)470-110 |
单/三 |
220/380 |
0.32/0.18 |
1400 |
50 |
45 |
550 |
52 |
630-800 |
6 |
| GFD(S)570-110 |
单/三 |
220/380 |
0.35/0.18 |
1400 |
50 |
50 |
650 |
52 |
315-630 |
4 |
| GFD(S)590-110 |
单/三 |
220/380 |
0.35/0.18 |
1400 |
50 |
50 |
680 |
52 |
315-630 |
4 |
| GFD(S)370-150 |
单/三 |
220/380 |
0.35/0.2 |
1400 |
50 |
60 |
760 |
54 |
400-630 |
6 |
| GFD(S)470-150 |
单/三 |
220/380 |
0.40/0.22 |
1400 |
50 |
75 |
1020 |
55 |
800-1600 |
6 |
| GFD(S)590-150 |
单/三 |
220/380 |
0.45/0.24 |
1400 |
50 |
90 |
1220 |
56 |
2000-2500 |
6 |
| GFD(S)780-200 |
单/三 |
220/380 |
1.20/0.50 |
1350 |
50 |
150 |
3000 |
65 |
3150-4000 |
6 |
| GFD(S)900-200 |
单/三 |
220/380 |
1.40/0.55 |
1350 |
50 |
250 |
3600 |
65 |
4000-8000 |
6 |
| GFD(S)1180-200 |
单/三 |
220/380 |
1.80/1.00 |
1350 |
50 |
370 |
4500 |
65 |
8000-16000 |
6 |
侧吹式风机
型号规格
Model |
A |
B |
C |
D |
F |
G |
安装孔
Installation hole |
| GFD(S)420-90 |
395 |
150 |
130 |
377 |
355 |
120 |
4×Φ7×11 |
| GFD(S)470-90 |
455 |
150 |
130 |
435 |
415 |
120 |
4×Φ7×11 |
| GFD(S)570-90 |
560 |
150 |
130 |
541 |
521 |
120 |
4×Φ7×11 |
| GFD(S)850-90 |
843 |
150 |
130 |
823 |
804 |
120 |
4×Φ7×11 |
| GFD(S)380-110 |
360 |
170 |
150 |
338 |
320 |
150 |
4×Φ7×12 |
| GFD(S)470-110 |
462 |
170 |
150 |
440 |
422 |
150 |
4×Φ7×12 |
| GFD(S)570-110 |
558 |
170 |
150 |
536 |
518 |
150 |
4×Φ7×12 |
| GFD(S)590-110 |
577 |
170 |
150 |
555 |
537 |
150 |
4×Φ7×12 |
| GFD(S)370-150 |
370 |
235 |
200 |
350 |
330 |
200 |
4×Φ7×12 |
| GFD(S)470-150 |
470 |
235 |
200 |
450 |
430 |
200 |
4×Φ7×12 |
| GFD(S)590-150 |
590 |
235 |
200 |
570 |
550 |
200 |
4×Φ7×12 |
| GFD(S)780-200 |
780 |
300 |
260 |
715 |
695 |
260 |
4×Φ9×12 |
| GFD(S)900-200 |
900 |
300 |
260 |
835 |
815 |
260 |
4×Φ9×12 |
| GFD(S)1180-200 |
1180 |
300 |
260 |
1030 |
1010 |
260 |
4×Φ9×12 |
5-----------干式变压器用横流式冷却风机
一、工作原理
GFD(S)D系列冷却风机用于干式变压器时，风机置于线圈两侧，冷风直接吹进干式变压器线圈高、低压冷却气道，散热效果明显，保证干式变压器的正常运行及延长使用寿命。风机开停及变压器的超温报警、超温跳闸等功能，由温控装置提供。
二、风机性能参数
风量M³/h：1400
噪音dB(A)：<57
适配变压器容量KVA：800～1600
每套变压器配用风机台数：6
销售一部:0731-23352111、23353111、13487746111
销售二部:0731-23353222、23354222、13787813532
销售三部:0731-23353555、23354555、13787826555 (24小时服务)
销售四部:0731-23353777、23354333、13507332444
销售五部:0731-23354988、23354998、13762343444
直线传真:0731-23332550 (以上电话均可转传真)
本文地址：http://www.stdzdq.com/ZL/GFD(S)D.htm 添加到收藏夹
