一、智能电测表功能比较表
|
仪表类型 |
功能 |
|
数字显示 |
可编程 |
变送输出 |
通讯接口 |
电能脉冲 |
开关量入 |
开关量出 |
|
PD204Z网络仪表 |
有 |
有 |
可选 |
有 |
有 |
可选 |
可选 |
|
PD204E多功能表 |
有 |
有 |
无 |
有 |
有 |
无 |
无 |
|
X系列数显电测表 |
有 |
有 |
无 |
无 |
无 |
无 |
无 |
|
K系列可编程数显表 |
有 |
有 |
无 |
有 |
无 |
无 |
无 |
|
D系列数显变送智能表 |
有 |
有 |
有 |
可选 |
无 |
无 |
无 |
|
S系列数字式测控表 |
有 |
有 |
无 |
有 |
无 |
可选 |
有 |
|
H系列谐波监测表 |
有 |
有 |
可选 |
有 |
有 |
可选 |
可选 |
|
F系列复费率电能表 |
有 |
有 |
可选 |
有 |
有 |
可选 |
可选 |
|
REM导轨式安装电能表 |
有 |
无 |
无 |
有 |
有 |
无 |
无 |
二、电量变送器功能比较表
|
名称 |
型号 |
安装方式 |
功能特点 |
备注 |
|
交流电流
变送器 |
JD204I |
标准35mm
导轨安装 |
测量一路电流，隔离变送输出一路模拟量信号 |
|
|
JD204I2 |
测量一路电流，隔离变送输出二路模拟量信号 |
|
|
JD204I3 |
测量三路电流，隔离变送输出三路模拟量信号 |
|
|
直流电流
变送器 |
JD205I |
测量一路电流，隔离变送输出一路模拟量信号 |
|
|
JD205I2 |
测量一路电流，隔离变送输出二路模拟量信号 |
|
|
交流电压
变送器 |
JD204U |
测量一路电压，隔离变送输出一路模拟量信号 |
|
|
JD204U2 |
测量一路电压，隔离变送输出二路模拟量信号 |
|
|
JD204U3 |
测量三路电压，隔离变送输出三路模拟量信号 |
|
|
直流电压
变送器 |
JD205U |
测量一路电压，隔离变送输出一路模拟量信号 |
|
|
JD205U2 |
测量一路电压，隔离变送输出二路模拟量信号 |
|
|
有功功率
变送器 |
JD204P |
测量有功功率，隔离变送输出一路模拟量信号 |
三相三线 |
|
无功功率
变送器 |
JD204Q |
测量无功功率，隔离变送输出一路模拟量信号 |
|
功率因数
变送器 |
JD204H |
测量功率因数，隔离变送输出一路模拟量信号 |
三相三线 |
|
频率变送器 |
JD204F |
测量频率，隔离变送输出一路模拟量信号 |
|
三、典型应用选型表
|
柜子类型 |
规格型号 |
面框尺寸
（开孔尺寸） |
功能说明 |
备注 |
|
进线柜 |
PD204Z-2SY（液晶显示） |
120×120 （111×111） |
测量电力网络中全部电量参数：三相电流、三相电压、有功功率、无功功率、功率因数、频率和双向有功、无功电能计量。标配RS-485通讯和电能脉冲输出。 |
网络仪表另有：
模拟量输出、
开关量输入、
开关量输出可选 |
|
PD204Z-2S4 |
|
PD204E-2S4 |
|
PD204Z-9SY（液晶显示） |
96×96 （91×91） |
|
PD204Z-9S4 |
|
PD204E-9S4 |
|
PD204Z-9HY（液晶显示） |
电力参数测量、谐波测量、电力质量分析、电能计量、标配RS-485通讯 |
多功能谐波监测表 |
|
出线计量柜 |
PD204E-9S4 |
96×96 （91×91） |
测量电力网络中全部电量参数 |
RS-485通讯；
电能脉冲输出 |
|
PD204E-9S7 |
双向有功、无功电能计量 |
|
PD204E-9S9B |
测量三相电压、三相电流及有功电能 |
|
出线固定柜 (GGD) |
PD204I-9X1 |
96×96 （91×91） |
测量显示单相电流 |
无通讯口 |
|
PD204U-9X1 |
测量显示单相电压 |
|
PD204I-9X4 |
测量显示三相电流 |
|
PD204U-9X4 |
测量显示三相电压 |
|
PD204I-9K4 |
测量显示三相电流 |
RS-485通讯（可选） |
|
PD204I-9D4 |
测量显示三相电流、一路模拟量输出 |
|
PD204U-9K4 |
测量显示三相电压 |
|
PD204U-9D4 |
测量显示三相电压、一路模拟量输出 |
|
PD204I-2K4 |
120×120 （111×111） |
测量显示三相电流 |
|
PD204U-2K4 |
测量显示三相电压 |
|
PD204I-2S4 |
测量显示三相电流、开关量输入/输出 |
|
PD204U-2S4 |
测量显示三相电压、开关量输入/输出 |
|
PD204I-2D4-B3 |
测量显示三相电流、三路模拟量输出 |
|
出线抽屉柜 (GCK、MNS等) |
PD204I-AX1 |
74×74 （67×67） |
测量显示单相电流 |
无通讯口 |
|
PD204U-AX1 |
测量显示单相电压 |
|
PD204I-AX4 |
测量显示三相电流 |
|
PD204U-AX4 |
测量显示三相电压 |
|
PD204I-AK1 |
测量显示单相电流 |
RS-485通讯 |
|
PD204U-AK1 |
测量显示单相电压 |
|
PD204I-AK4 |
测量显示三相电流 |
|
PD204U-AK4 |
测量显示三相电压 |
|
PD204I-DX1 |
48×48 （46×46） |
测量显示单相电流 |
无通讯口 |
|
PD204I-DX4 |
测量显示三相电流 |
|
PD204I-DD1 |
测量显示单相电流、一路模拟量输出 |
|
PD204I-5X1 |
96×48 （91×46） |
测量显示单相电流 |
|
PD204U-5X1 |
测量显示单相电压 |
|
无功补偿柜 |
PD204H-2K1 |
120×120 （111×111） |
测量显示三相功率因数 |
RS-485通讯（可选） |
|
PD204Z-2S4K |
测量电力网络中全部电量参数、电能计量、可同时监测16路开关输入状态 |
|
TRPC-001 |
测量功率因数、最大12路投切控制 |

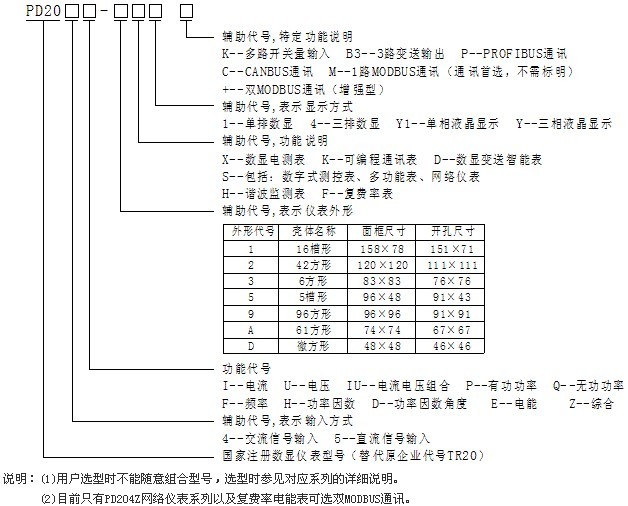

数显表型号说明
外形及开孔尺寸
单位：mm
|
外形
代号 |
壳体名称 |
面框尺寸 |
屏装配合尺寸 |
开孔尺寸 |
接线端子
有效间距 |
最小安装距离 |
安装总长 |
备 注 |
|
a |
b |
|
1 |
16槽形 |
158×78 |
150×70 |
151×71 |
6.9 |
168 |
88 |
135 |
|
|
2 |
42方形 |
120×120 |
110×110 |
111×111 |
6.9 |
130 |
130 |
71 |
网络仪表 |
|
56 |
其它仪表 |
|
3 |
6方形 |
83×83 |
75×75 |
76×76 |
6.0 |
93 |
93 |
81.5 |
|
|
5 |
5槽形 |
96×48 |
89.5×41.5 |
91×43 |
6.0 |
106 |
58 |
75 |
|
|
9 |
96方形 |
96×96 |
90×90 |
91×91 |
6.0 |
106 |
106 |
90 |
网络仪表 |
|
75 |
其它仪表 |
|
A |
61方形 |
74×74 |
66×66 |
67×67 |
6.0 |
84 |
84 |
75 |
|
|
D |
微方形 |
48×48 |
44.5×44.5 |
46×46 |
6.0 |
58 |
58 |
77 |
|
注： a --水平中心间距 b--垂直中心间距
F系列屏装式复费率电能表
PD204Z-2FY
PD204Z-9FY
H系列多功能谐波监测表
PD204Z-9HY
PD204Z-2HY
