RC3000系列微机保护测控装置适用于110kV及以下电压等级的保护、监控及测量，可用于线路、变压器、电容器、电动机、母线PT监测、备用电源自投回路及主设备的保护、控制与监控，应用于变配电综合自动化监控系统。单元化的模块设计即可就地安装，也可以集中组屏。规范化的现场总线接口支持多个节点协调工作，实现系统级管理和综合信息共享。

RC3000系列微机保护测控装置共获得了1项软件著作权和7项产品专利：1）软件产品著作权：2008SR15984《RC3000微机保护测控装置应用软件》；2）发明专利：ZL200810044292.3《一种微机保护装置数字键盘输入法》；3）发明专利：ZL200810046052.7《一种微机保护装置保护的双重启动方法》；4）发明专利：ZL200810046053.1《一种32位DSP为核心的微机保护装置的主板》；5）实用新型专利：ZL200820063179.5《一种具有三个CPU的微机保护装置的主板》；     6）实用新型专利：ZL200820063129.7《一种交流采样模块》；7）实用新型专利：ZL200820063177.6《一种抗干扰机箱》；8）外观设计使用专利：ZL200830073907.6《一种微机保护的外观》。

■ 具有阈值启动和增量启动双重保护方式                ■ 自动记录故障数据，掉电不丢失

■ 高性价比，集保护、控制、监测、通信功能于一体      ■ 可录入4套保护定值，便于现场运行整定

■ 高可靠性的保护和高精度测量功能                    ■ 采用三CPU全插件式免调试设计

■ 大容量分类事件记录                                ■ 采用全封闭铝合金机箱，抗干扰能力强

■ 长时间故障录波                                    ■ 告警、保护动作信号分别输出

■ 保护出口配置灵活                                  ■ PT断线检测及报警

■ 完善的自检功能                                    ■ 控制回路监视及断线报警

■ 可选用DC220V、DC110V或AC220V电源，适用范围广      ■ 开入量检测报警

■ 显示界面图形化和人性化                            ■ 电源故障告警信号输出

■ 独立的数字按键输入                                ■ 支持RS485通信方式，Modbus通讯规约

外形尺寸：172mm×240mm×209.5mm（宽×高×深）

开孔尺寸：148mm×214mm（宽×高）

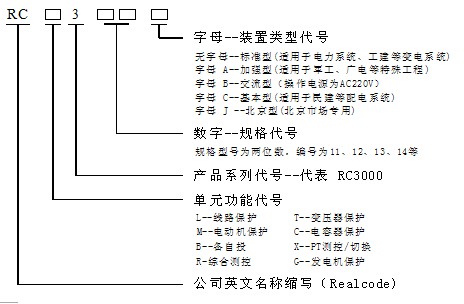

装置型号	保护功能	测控功能	用途
RCL311A 微机线路 保护装置	1.三段式电流保护（带重合闸、后加速，第三段可选反时限） 2.过负荷保护 3.充电保护 4.失压保护 5.低压减载 6.低频减载（带低压闭锁、频差闭锁） 7.接地查找 8.零序过流、过压保护 9.三相一次重合闸（带后加速）	三相保护电流，零序电流（可选），A、C相测量电流，三相母线电压，零序电压（可选），12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于单侧供电线路或出线
RCL312A 微机线路 保护装置	1.三段式电流保护（带重合闸、后加速，方向闭锁，复合电压闭锁，第三段可选反时限） 2.过流IV段保护（三段全部功能，带反时限） 3.失压保护 4.低压减载 5.低频减载（带低压闭锁、频差闭锁） 7.接地查找 8.三相一次重合闸（带检同期、检无压，后加速）	三相保护电流，零序电流（可选），A、C相测量电流，三相母线电压，零序电压（可选），线路电压，12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	带检同期，用于双侧供电线路
RCL313A 微机母联 保护装置	1.三段式电流保护（方向闭锁，复合电压闭锁，第三段可选反时限） 2.充电保护 3.负序过流	三相保护电流， A、C相测量电流，三相母线电压， 12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于联络柜
RCT311A 微机变压器 保护装置	1.差动速断 2.比率差动（CT断线闭锁，差动门槛电流，二次谐波制动） 3.过流I、II段保护（带复合电压闭锁、方向闭锁） 4.变压器对侧过流I、II段保护（带复合电压闭锁、方向闭锁） 5.过负荷三段式保护（带复合电压闭锁、方向闭锁） 6.零序过压保护 7.过励磁保护 8.非电量保护	三相保护电流， 变压器各侧差动电流，A、C相测量电流，三相母线电压， 12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能，谐波监测。	带差动保护+非电量保护+后备保护，用于中小型容量两圈变
RCT312A 微机变压器后备保护装置	1.过流I、II段保护（带复合电压闭锁、方向闭锁） 2.过流III段保护（带复合电压闭锁、方向闭锁，可选定时限、反时限） 3.过负荷报警 4.过负荷三段式保护（带复合电压闭锁、方向闭锁） 5.零序过流保护 6.零序电压报警 7.负序过流	三相保护电流， 零序电流（可选），A、C相测量电流，三相母线电压， 12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	当用于35kV双圈变时，需2台RCT312A和1台RCT314A配合使用，完成高低压侧线路及变压器本体的保护

装置型号	保护功能	测控功能	用途
RCT313A 微机变压器综合保护装置	1.过流I、II段保护（带复合电压闭锁、方向闭锁） 2.过流III段保护（带复合电压闭锁、方向闭锁，可选定时限、反时限） 3.过负荷报警 4.过负荷三段式保护（带复合电压闭锁、方向闭锁） 5.零序过流保护 6.低压侧零序过流保护 7.零序电压报警 8.负序过流 9.非电量保护	三相保护电流， 零序电流（可选），A、C相测量电流，三相母线电压， 12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于站用变、配电变
RCT314A 微机变压器差动保护装置	1.差动速断 2.比率差动（CT断线闭锁，差动门槛电流，二次谐波制动） 3.非电量保护	三相保护电流， 变压器高、低压侧差动电流，12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能，谐波监测。	带差动保护+非电量保护，用于大中型容量两圈变
RCB311A 微机备用电源 自投装置	1.后加速保护 2.进线自投 3.母联备自投	两进线A、C相测量电流，两进线线路电压，两段母线三相电压，12路开入量检测，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于进线备投、母联备投
RCB312A 微机母联备用电源自投装置	1.后加速保护 2.母联备自投 3.两段式定时限过流保护	两进线A、C相测量电流，两段母线三相电压，12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于母联备投，并带两段过流保护
RCB313A 微机进线备用电源自投装置	1.后加速保护 2.进线自投 3.三段式过流保护（带复合电压闭锁）	两进线A、C相测量电流，进线一A、C相保护电流，两进线线路电压，一段母线三相电压，12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于双电源单母不分段系统的一主一备进线备投，并带三段过流保护
RCX311A 微机母线PT测控装置	1.零序过压保护 2.过压保护 3.欠压保护	一段三相母线电压，一段零序电压，12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于单只PT测控
RCX312A 微机PT电压并列/切换装置	1.PT切换 2.PT1、PT2失压 3.PT1、PT2接地保护	两段三相母线电压，两段零序电压，12路开入量检测，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于两只PT间电压切换
RCM311A 微机电动机 保护装置	1.差动速断 2.比率差动（CT断线闭锁，差动门槛电流，二次谐波制动） 3.两段过流保护（带开机闭锁） 4.电流不对称保护 5.两段欠压保护（带开机闭锁） 6.过压保护 7.反时限两段式负序过流保护 8.过负荷保护（带开机闭锁、反时限） 9.过热保护 10.失步保护	三相保护电流，对侧差动电流，零序电流（可选），A、C相测量电流，三相母线电压，12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能，谐波监测。	带差动保护+后备保护，用于中小容量电动机

装置型号	保护功能	测控功能	用途
RCM312A 微机电动机后备保护装置	1.两段过流保护（带开机闭锁） 2.电流不对称保护 3.两段欠压保护（带开机闭锁） 4.过压保护 5.反时限两段式负序过流保护 6.过负荷保护（带开机闭锁、反时限） 7.过热保护 8.失步保护	三相保护电流，零序电流（可选），A、C相测量电流，三相母线电压，12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	带后备保护，用于一般小容量电动机
RCM314A 微机电动机差动保护装置	1.差动速断 2.比率差动（CT断线闭锁，差动门槛电流，二次谐波制动）	三相保护电流，对侧差动电流， 12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能，谐波监测。	通常情况下与RCM312A配合使用组成大容量电动机的完整保护
RCC311A 微机电容器 保护装置	1.三段式过流保护（仅过流三段带反时限） 2.零序过压保护 3.零序过流保护 4.过压保护 5.欠压保护 6.自动投切 7.不平衡电流、电压保护 8.手动合闸参数	三相保护电流，零序电流（可选），A、C相测量电流，三相母线电压，零序电压（可选），12路开入量检测，4路电度脉冲，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于电容器出线
RCR311A 微机综合测控 装置	1.分、合闸及操作回路 2.预警及报警输出	三相测量电流，三相测量电流，4路脉冲采集，12路开入量采集，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于线路、变压器的综合测控
RCR312A 微机综合测控 装置	1.分、合闸及操作回路 2.预警及报警输出 3.双开出1（隔刀1控制） 4.双开出2（隔刀2控制） 5.双开出3（隔刀3控制）	三相测量电流，四个测量电压，线路电压（检同期），两路直流电压，两路直流电流，4路脉冲采集，12路开入量采集，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于线路的综合测控，带检同期
RCR313A 综合测控装置	1.预警及报警输出 2.有载调压档位控制 3.手动或温度1启、停风扇 4.手动或温度2启、停风扇	三相测量电流，三相测量电压，两路直流电压，两路直流电流，两路温度采集，12路开入量采集，事件及保护事件累计记录，实时波形显示及故障录波功能。	可实现有载调压变压器档位检测及控制、变压器油温检测及过温报警、启动风扇等功能
RCG312A 微机发电机后备保护装置	1.过流保护（带复合电压闭锁） 2.失磁保护 3.过电压保护 4.过负荷保护 5.负序过流保护 6.高低频保护 7.逆功率保护 8.零序过流保护	A、C相测量电流，三相测量电压，零序电流，零序电压，三相保护电流，12路开入量采集，4路脉冲采集，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于发电机的后备保护
RCG314A 微机发电机差动保护装置	1.纵差保护 2.横差保护 3.非电量保护	三相保护电流，对侧差动电流，12路开入量采集，4路脉冲采集，事件及保护事件累计记录，实时波形显示及故障录波功能。	用于发电机相间短路主保护

额定参数（定货时说明）                            ■ 频率：50Hz ■ CT电流：5A或1A ■ PT电压：100V或57.7V ■ 工作电源：DC220V、AC220V、DC110V ■ 操作电源：DC220V、DC110V、AC220V （非DC220V时定货时需注明） 功率消耗                                                                                 ■ 交流电流回路：额定5A,不大于0.5VA/相 ■ 交流电压回路：不大于1VA/相 ■ 装置电源功耗：正常工作不大于6.2W，保护动作时不大于8.2W 交流模拟量精度                                                                 ■ 频率：不大于0.01Hz ■ 电压、电流：不大于0.5 % ■ 有功、无功、功率因数：不大于1.0% 交流回路过载能力                                                          ■ 交流电压：1.2Un连续工作 ■ 交流电流：2In连续工作, 20In可持续1s 开入量                                                                                 ■ 信号电平：220V、110V或24VDC可选 直流模拟量                                                        ■ 输入范围：0~300V，0~20mA ■ 测量精度：不大于0.5% 脉冲量                                                                  ■ 信号电平：+24VDC ■ 脉冲宽度：不小于5ms 控制输出                                                                       ■ 接点容量：DC250V、5A（操作回路） 测量范围                                                                       ■ 频率：45Hz ~ 55Hz ■ 电压：1V ~ 120V ■ 电流：0.2 A ~ 20In（保护） ■ 电流：0.02 A ~ 6.00A（测量）

动作时间                                             ■ 整组速断：小于30ms 返回系数                                  ■ 过量元件：0.93 ■ 欠量元件：1.07 环境条件                                     ■ 正常工作温度：-5°C ~ +45°C ■ 极限工作温度：-10°C ~ +55°C ■ 存储环境温度：-25°C ~ +70°C ■ 相对湿度：小于95%，无凝露 ■ 大气压力：80 kPa ~ 110 kPa 绝缘耐压性能                                                                ■ 绝缘电阻：符合DL/T478-2001标准 ■ 绝缘强度：符合DL/T478-2001标准 ■ 冲击电压：符合DL/T478-2001标准 电磁兼容性能                                                             ■ 脉冲群干扰：符合GB/T14598.10标准中严酷等级A的规定 ■ 静电放电：符合 GB/T 14598.14标准中严酷等级Ⅳ的规定 ■ 振荡波抗扰度：符合GB/T14598.13 标准中严酷等级Ⅲ的规定 ■ 辐射电磁场：符合GB/T14598.9标准中严酷等级Ⅲ的规定 机械性能                                                           ■ 工作条件： GB/T14537标准中规定的严酷等级为 I 级的振动响应、冲击响应试验 ■ 运输条件：能承受 GB/T14537标准中规定的严酷等级为 I 级的振动耐久、冲击耐久及碰撞试 尺寸                                                                           ■     外形尺寸：172×240×209.5 mm（宽×高×深） ■     开孔尺寸：148×214 mm（宽×高）
