RKM300系列
网络电力仪表
产品简介
RKM300系列网络电力仪表，因其品质优越、功能强大，广泛应用于各高低压变配电系统、工业自动化系统等重要场所。可测量和显示单相、三相线路电流、电压、有功功率、无功功率、功率因数、有功电度、无功电度、频率等全部电量参数。具有分时复费率电能计量、谐波分析等功能，及强大的扩展辅助功能。
RKM300系列网络电力仪表通过一至四路开关量输入可监视开关状态，通过一至两路继电器输出可遥控开关动作，或者设定报警输出，实现远程自动化控制。带RS485通讯接口，采用Modbus协议，所有数据和控制指令可实现实时通讯，进行智能变配电自动化监控系统组网管理。通过面板上的编程按钮，可以任意设定CT/PT变比、通讯地址、波特率等参数，使用十分方便灵活
RKM300系列网络电力仪表共获得了4项产品专利：1）实用新型专利：ZL200820065125.2、ZL200820065126.7;2)外观设计专利：200830179109.1、200830179110.4。
主要特点
■ 可选用DC220V、DC110V或AC220V电源，适用范围广 ■ 可选择LED数码显示或LCD液晶显示方式
■ 设定数据永久保存，掉电不丢失 ■ 可任意设定PT/CT 变比、通讯地址、波特率等参数
■ 卡条式安装方式，背插式接线。安装方便，接线简单。 ■ 通讯可接入SCADA、DCS、PLC 系统中
■ 通过对继电器编程，可完成过压、欠压、过流报警、 ■ 分时复费率电能计量功能
保护 ■ 可达31次谐波分析功能
■ 带密码保护功能 ■ 功能配置齐全可选择性强

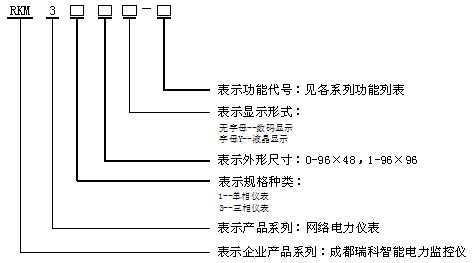

命名意义
RKM310系列功能列表
|
仪表型号 |
测量参数 |
选配功能 |
面框及开孔（mm） |
|
RKM310-A |
RKM310Y-A |
单相电流、电压、RS485通讯 |
LED显示 -缺省
LCD显示 -Y |
面框：96×48
开孔：90×44 |
|
RKM310-B |
RKM310Y-B |
单相电流、电压、双向有功电度、RS485通讯 |
|
RKM310-C |
RKM310Y-C |
单相电流、电压、双向有功电度、双向无功电度、RS485通讯 |
|
RKM310-D |
RKM310Y-D |
单相电流、电压、有功功率、无功功率、视在功率、功率因数、频率、双向有功电度、双向无功电度、RS485通讯 |
|
RKM310-E |
RKM310Y-E |
单相电流、电压、RS485通讯、一路开关量输入、一路继电器输出 |
|
RKM310-F |
RKM310Y-F |
单相电流、电压、双向有功电度、RS485通讯、一路开关量输入、一路继电器输出 |
|
RKM310-G |
RKM310Y-G |
单相电流、电压、双向有功电度、双向无功电度、RS485通讯、一路开关量输入、一路继电器输出 |
|
RKM310-H |
RKM310Y-H |
单相电流、电压、有功功率、无功功率、视在功率、功率因数、频率、双向有功电度、双向无功电度、RS485通讯、一路开关量输入、一路继电器输出 |
|
选配案例：① RKM310Y-A：LCD显示、单相电流、电压、RS485通讯
② RKM310-E：LED显示、单相电流、电压、RS485通讯、一路开关量输入、一路继电器输出 |
RKM331系列功能列表
|
仪表型号 |
测量参数 |
选配功能 |
面框及开孔（mm） |
|
RKM331-A |
RKM331Y-A |
三相电流、电压、RS485通讯 |
LED显示 -缺省
LCD显示 -Y |
面框：96×96
开孔：85×85 |
|
RKM331-B |
RKM331Y-B |
三相电流、电压、双向有功电度、RS485通讯 |
|
RKM331-C |
RKM331Y-C |
三相电流、电压、双向有功电度、双向无功电度、RS485通讯 |
|
RKM331-D |
RKM331Y-D |
三相电流、电压、有功功率、无功功率、视在功率、功率因数、频率、双向有功电度、双向无功电度、RS485通讯 |
|
RKM331-E |
RKM331Y-E |
三相电流、电压、RS485通讯、两路开关量输入、两路继电器输出 |
|
RKM331-F |
RKM331Y-F |
三相电流、电压、双向有功电度、RS485通讯、两路开关量输入、两路继电器输出 |
|
RKM331-G |
RKM331Y-G |
三相电流、电压、双向有功电度、双向无功电度、RS485通讯、两路开关量输入、两路继电器输出 |
|
RKM331-H |
RKM331Y-H |
三相电流、电压、有功功率、无功功率、视在功率、功率因数、频率、双向有功电度、双向无功电度、RS485通讯、两路开关量输入、两路继电器输出 |
|
RKM331Y-J |
三相电流、电压、有功功率、无功功率、视在功率、功率因数、频率、双向有功电度、双向无功电度、谐波分析、RS485通讯、四路开关量输入、两路继电器输出 |
LCD显示 |
|
RKM331Y-K |
三相电流、电压、有功功率、无功功率、视在功率、功率因数、频率、RS485通讯、双向有功电度、双向无功电度、谐波分析、分时复费率电度、四路开关量输入、两路继电器输出 |
|
选配案例：① RKM331Y-A：LCD显示、三相电流、电压、RS485通讯
② RKM331-E：LED显示、三相电流、电压、RS485通讯、两路开关量输入、两路继电器输出 |
RKM300系列网络电力仪表主要技术参数
|
技术参数 |
指标 |
|
精度等级 |
0.2级、0.5级 |
|
适用网络 |
低压系统
高压系统（用于高压系统时，仪表无继电器输出功能） |
|
显示方式 |
数码显示、液晶显示 |
|
显
示
数
据 |
电 流 |
四位，根据设定CT变比切换小数位数，单位安培 |
|
电 压 |
低压表显示相电压，单位伏特；高压表显示线电压，单位千伏。只有一位小数 |
|
有功功率 |
四位，根据设定CT变比切换小数位数，首位为符号位。低压表单位为千瓦，高压表单位为兆瓦 |
|
无功功率 |
四位，根据设定CT变比切换小数位数，首位为符号位。低压表单位为千乏，高压表单位为兆乏 |
|
功率因数 |
四位，三位小数点，有符号位 |
|
频 率 |
四位，两位小数，单位赫兹 |
|
有功电度 |
最大可以到达12位，三相表一位小数，单相表三位小数，显示数据为输入有功电度，分三段显示，单位千瓦时 |
|
无功电度 |
最大可以到达12位，三相表一位小数，单相表三位小数，显示数据为输入有功电度，分三段显示，单位千乏时 |
|
输
入 |
交流输入 |
电流：5A或1A；电压：220V或100V；（定货时需注明输入电流、电压） |
|
过 载 |
持续1.2倍，瞬间电流10倍、1秒，电压2倍、1秒 |
|
频 率 |
45Hz ~ 55Hz |
|
开 关 量 |
AC220V/DC220V/DC110V ± 25％输入 |
|
继电器输出 |
触点容量250VAC、5A，220VDC、0.5A，110VDC、1A，30VDC、5A |
|
工作电源 |
宽压型 |
AC85V ~ AC265V， DC100V ~ DC300V |
|
功 耗 |
小于3VA |
|
绝缘强度 |
2kV(各回路之间，测试电压为交流有效值) |
|
绝缘电阻 |
≥ 50MΩ |
|
MTBF |
≥ 50000h |
|
工作条件 |
环境温度：-20℃~+70℃ |
|
储存温度：-30℃~+85℃ |
|
相对湿度： 5%~95%，无凝露 |
