RKM500系列
低压无功补偿控制装置
产品简介
RKM500系列低压无功补偿控制装置适用于配变、低压线路，或其它户外低压配电系统，实现无功自动跟踪补偿。装置集无功补偿优化和电力监测于一体，可实时跟踪电网的运行状态，具有平滑的补偿性能和最优的补偿效果。装置采用全封闭的铝合金机箱结构，抗干扰能力强，采用侧面卡条进行安装，安装非常方便。可记录最近发生的 32次故障记录和事件记录，具有实时时钟功能，带RS485通讯接口，采用Modbus协议，所有数据和控制指令可实现实时通讯，进行智能变配电自动化监控系统组网管理。
产品特点
■ 全封闭的铝合金机箱结构，具有较强的抗电磁干扰能力以及良好的散热功能，可在恶劣的环境下正常运行
■ 0.2级的采样精度
■ 工业级芯片及表面贴装工艺设计：抗震性能好，可靠性高
■ 全中文人机交互界面，具有友好、人性化的人机界面，操作简单
■ 开关电源供电，交直流两用电源
■ 卡条式安装方式，背插式接线。安装方便，接线简单
■ 功能配置齐全，型号覆盖面广，可选择性强，可根据工程需要，任意选择所需功能

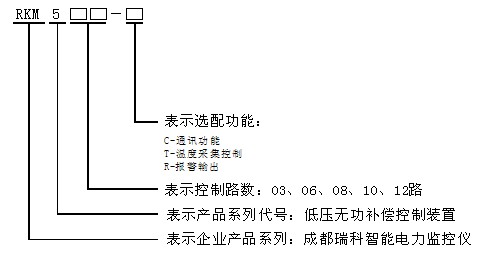

命名意义
RKM500系列低压无功补偿控制装置功能列表
|
装置型号 |
测控功能 |
选配功能 |
外形及开孔（mm） |
|
RKM503 |
BC线电压、A相电流、有功功率、无功功率、功率因数、电压谐波、控制3组电容投切 |
RS485通讯 –C
温度采集控制 –T
继电器输出 –R |
外形：
173×105×150
开孔：
147×103 |
|
RKM506 |
BC线电压、A相电流、有功功率、无功功率、功率因数、电压谐波、控制6组电容投切 |
|
RKM508 |
BC线电压、A相电流、有功功率、无功功率、功率因数、电压谐波、控制8组电容投切 |
|
RKM510 |
BC线电压、A相电流、有功功率、无功功率、功率因数、电压谐波、控制10组电容投切 |
|
RKM512 |
BC线电压、A相电流、有功功率、无功功率、功率因数、电压谐波、控制12组电容投切 |
|
选配案例：RKM510-CTR，电流、线电压、有功功率、无功功率、功率因数、电压谐波、电容柜温度、RS485通讯、10路继电器控制输出、6路开关量输入、 1路温度采集控制、1路报警输出。 |
|
备注：① RKM512不能选配温度采集控制、报警输出功能。
② 选配“温度采集控制”功能后，装置已包括温度传感器，并标配屏蔽线2m。 |
RKM500系列低压无功补偿控制装置主要技术参数
|
技术参数 |
技术指标 |
|
电流、电压 |
额定输入 |
5A；380V |
|
测量范围 |
0.05~6.00A；10~500V |
|
过载能力 |
瞬时可接通10IN电流；电压持续1.2倍，瞬时2倍/1S |
|
功率消耗 |
交流电流回路 |
额定5A，不大于0.5VA/相 |
|
交流电压回路 |
不大于1VA/相 |
|
装置电源功耗 |
正常工作不大于5W，保护动作时不大于7W |
|
开关量输入 |
6路开关量输入，外部电源DC220V、DC110或AC220V |
|
继电器输出 |
12路继电器控制输出，接点容量AC250V/5A DC30V/5A |
|
辅助电源 |
AC：85V~265V、DC：100V~300V |
|
测量精度 |
电流：0.2级 电压：0.2级 |
|
功率因数 0.5级 |
|
有功功率、无功功率 0.5级 |
|
绝缘电阻 |
≥100MΩ |
|
工频耐压 |
2kV(各回路之间，测试电压为交流有效值) |
|
工作环境 |
正常工作温度 |
-5℃~+45℃ |
|
极限工作温度 |
-10℃~+55℃ |
|
储存温度 |
-25℃~+70℃ |
|
相对湿度 |
小于95%，无凝露 |
|
大气压力 |
80kPa~110kPa |
|
RS485通讯 |
2线，Modbus-RTU |
|
显示 |
全中文的蓝屏液晶显示 |
|
开孔尺寸 |
147mm×103mm |
