i6系列是最新推出的无线通信系列智能配电仪表，超越ZIGBEE 采用独特的跳频无线算法，同时满足可靠性和实时性，是工业测控领域的一个革命性突破，基于Rynon-RF的无线MODBUS 智能分组算法，可以保证工业现场空间内几乎无限数量的节点同时工作。从有线到无线，极大地简化了布线施工，降低了系统成本，同时组网方便，容易扩充。通过软硬件的独特设计和严格的现场应用环境测试，该无线仪表能够完全替换传统的有线通讯仪表，系统和上位机软件无需任何修改，其通信可靠性和抗干扰能力能够完全满足工业现场的要求。
该系列智能配电仪表可以准确可靠地测量电力系统的基本参数，包括三相电流，电压，功率，功率因数，频率，电能等，还可以选择分时电度功能，实现分时计费；采用高对比度大屏LCD显示，简洁的双键操作界面，方便使用；兼容原有RS485规范的MODBUS-RTU通讯协议，使用户可以实现无缝升级；同时可选择4~20mA模拟输出，4路DI开关量输入/2路可配置的输出，支持多种组态软件。
该系列智能配电仪表还可选配其他特殊功能，极大地提高了产品附加价值。
|
量功能
通讯
-
基于Rynon-RF的无线MODBUS通讯协议
-
最大无线通讯距离800m，现场有效通讯距离200m。
-
原有的485接口作为标配仍然保留，确保传统方式的MODBUS-RTU兼容。
-
超越ZIGBEE，采用独特的跳频无线算法，同时满足可靠性和实时性，确保在恶劣的现场环境下仍能可靠通信。
-
上位机软件无需任何更改，确保原有系统实现从有线到无线的完美升级。 | |
|
报警输出
上下限报警指示灯，蜂鸣器及DO输出同时动作
离线工作模式
内置大容量可充电锂电池，长达三个月的待机时间，无需外部交流电源供电即可实现：
-
参数设定——方便安装人员/用户预先设置各种仪表参数
-
数据查询——断电后仍可查询存储在仪表中的各测量数据
-
功能演示——无需供电即可实际体验仪表的操作界面和各项功能
人机界面及参数设定
光信号输出
标配一路可配置的光信号电能脉冲输出
|
信号范围 |
|
输入电压 |
|
输入电流 |
|
|
额 定 值： |
100V或400VAC，允许25%的超限 |
额 定 值： |
5A，允许20%的超限 |
|
过 载： |
2倍额定值（连续） |
过 载： |
2倍额定值（连续） |
|
测量形式： |
True-RMS |
|
100A/1秒（不循环） |
|
负 荷： |
小于0.2VA |
测量形式： |
True-RMS |
| |
|
负 荷： |
小于0.2VA |
| |
|
频率范围： |
45-65Hz |
|
输出配置 |
|
2路输出可任意配置为A、D、P三种方式的组合 |
| |
|
|
A方式：4-20mA电流环输出 |
D方式：继电器输出 |
|
输 出 参 量： |
可软件配置任意寄存器 |
类 型： |
机械触点 |
|
输出上下限： |
可软件配置 |
接 触 电 阻： |
30mΩ @1A |
|
最 大 负 载： |
650Ω |
额定开关电压： |
250VAC或100VDC |
|
精 度： |
0.2% |
最大开关电流： |
3A |
|
解 析 度： |
12bit(0.025%) |
输 出 形 式： |
脉冲或者电平（可软件设置） |
| |
|
|
|
|
P方式：光电隔离输出 |
|
输出参数： |
可软件设置，有功电能或无功电能 |
|
|
|
脉冲常数： |
可软件设置10~60000 PULS/kWh(PULS/kVarh) |
|
|
|
脉冲宽度： |
可软件设置20mS-2000mS |
|
|
|
|
|
|
|
|
开关量输入 |
|
|
|
|
光电隔离： |
4KV |
|
|
|
输入形式： |
干接点 |
|
|
|
电 源： |
内部24V |
|
|
|
| |
|
|
电磁兼容及安全性 |
|
|
抗高频干扰： |
IEC 60255-22-1: 3级（1MHz，2.5kV共模及差模） |
|
抗静电放电： |
IEC 60255-22-2: 4级（±8kV接触放电） |
|
抗工频磁场干扰： |
IEC 1000-4-8: 5级（100A/m） |
|
抗辐射电磁场干扰： |
IEC 60255-22-3: 3级（10V/m） |
|
抗快速瞬变干扰： |
IEC 60255-22-4: 4级（2.5kHz&5kHz,±4kV） |
|
绝缘电阻： |
参照IEC 255-5(500VDC, 2000MΩ) |
|
介质强度： |
参照IEC255-5及ANSI/IEEE C37.90 (2kV, 60Hz, 1min) |
|
浪涌耐受能力： |
参照IEC255-2及255-4, 3级 (快速瞬变共模2.5kV, 差模1kV) |
| |
参照IEC 255-4及ANSI/IEEE C 37.90.1(2.5kV, 1MHz, 400/s, 2s, R1=200Ω） |
|
静电放电： |
参照 IEC 801.2, 4级(15kV, 150pF, 150Ω) |
|
冲击电压： |
参照 IEC 255-5 0.5 J 5kV(5kV, 1.2 x 50μs, 0.5J, R1=500Ω 共模和差模) |
|
电流耐受： |
参照ANSI/IEEE C37.90 (40x 额定电流, 2s, 80x 额定电流, 1s) |
|
RFI： |
参照Ontario Hydro 测试C-5047-77(150 & 450MHz, 5w发射器， |
| |
25cm 及50MHz, 15W移动式发射器，25cm) |
|
EMI： |
参照ANSI/IEEE C37.90.2电磁干扰，150MHz 10V/m |
|
静态： |
参照IEC 801-2 静电放电 |
|
应力振荡： |
参照IEC 68-2-6及IEC255-2 |
|
防尘/防湿: |
NEMA12/IP53 |
|
环境： |
IEC 68-2-38 温度/湿度周期 |
| |
|
|
工作电源 |
|
电源输入： 85-265VAC/DC通用 |
|
典型功耗：1W |
|
待机功耗：0.1W |
| |
|
环境条件 |
|
工作温度：-20℃ - +75℃ |
|
相对湿度：5% - 95% RH |
|
污染等级：2 |
|
绝缘等级：符合EN61010-1标准 | |
| |
|
|
|
|
准确度 |
|
|
|
|
参数 |
准确度 |
解析度 |
范围 |
|
电压 |
0.2% |
0.01% |
10V~500KV |
|
电流 |
0.2% |
0.01% |
0-9999A |
|
有功功率 |
0.5% |
0.1% |
-9999~9999KW |
|
无功功率 |
0.5% |
0.1% |
-9999~9999KVar |
|
视在功率 |
0.5% |
0.1% |
0~9999KVA |
|
有功电度 |
1% |
0.1Kwh |
0~99999999.9KWh |
|
无功电度 |
1% |
0.1kVarh |
0~99999999.9KVarh |
|
功率因数 |
0.5% |
0.1% |
-1.0~0~1.0 |
|
频率 |
0.01Hz |
0.01Hz |
45~65Hz |
|
4-20mA |
0.2% |
0.1% |
对应寄存器 | |
|

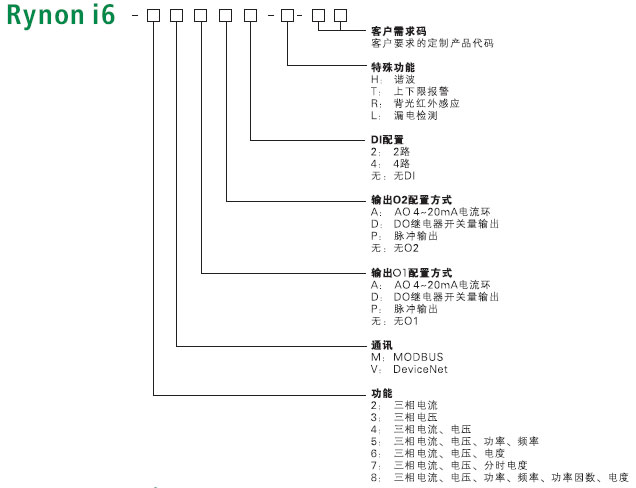

产品型号 |
|
Rynon i6系列：三相多功能无线通信LCD智能配电仪表，面板尺寸96mm×96mm，开孔尺寸85mm×85mm，大屏LCD显示，离线工作模式，智能PIR感应，电能光脉冲（仍标配RS485有线通讯接口） |
|
型号 |
描述 |
|
Rynon i6-2M |
三相电流测量 |
|
Rynon i6-3M |
三相电压测量 |
|
Rynon i6-4M |
三相电流，电压测量 |
|
Rynon i6-5M |
三相电流，电压，功率，频率测量 |
|
Rynon i6-6M |
三相电流，电压，电能测量 |
|
Rynon i6-7M |
三相电流，电压，频率，电能测量 |
|
Rynon i6-8M |
三相电流，电压，有功功率，无功功率，视在功率，功率因数，频率，有功电度，无功电度测量 |
|
Rynon i6-8MDD2RT |
三相电流，电压，有功功率，无功功率，视在功率，功率因数，频率，有功电度，无功电度测量，2路DO，2路DI，背光红外感应，上下限报警 | |
|
注：此表只列举了一些常用型号作为示例，因为很多特殊功能可以组合出更多的型号，敬请来电咨询，我们将根据您的需求推荐最佳型号。 |
